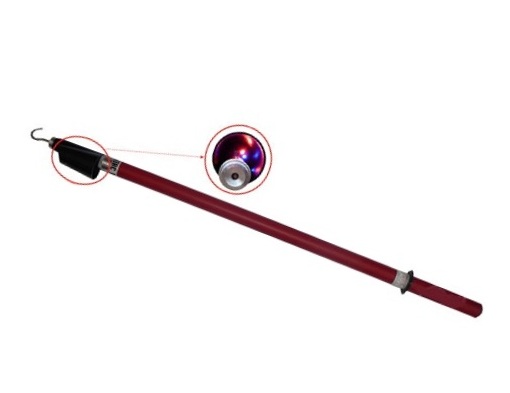

УВН-90М-6-35СЗ ИП КБ - контактно-бесконтактный указатель высокого напряжения 6-35 кВ

Указатель высокого напряжения комбинированный контактно-бесконтактный УВН-90М-6-35СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

Указатель УВН-90М-6-35СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия или отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплекте со штангой ШО-10-4-6,6 длиной 6,6 м и весом не более 4,3 кг с земли без подъема на опору. С помощью бесконтактной части указателя возможно определение наличия напряжения 6 – 35 кВ и выше с земли.

Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным, синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

Элементы светозвуковой индикации указателя УВН-90М-6-35СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Бесконтактная часть указателя УВН-90М-6-35СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.

Указатель УВН-90М-6-35СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.

Надежная работа указателя УВН-90М-6-35СЗ ИП КБ достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 мА/ч.

Низкая величина рабочего тока - 7 мА, в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя УВН-90М-6-35СЗ ИП КБ изготавливается из пластика марки ABS, обеспечивающего нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

Технические характеристики контактно-бесконтактного указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ:
