Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Указатели высокого напряжения УВН 90М-110 СЗ ИП указатель высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания

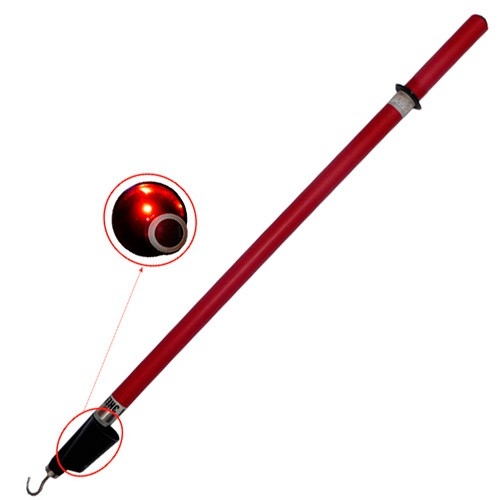

Указатель высокого напряжения УВН 90M-110 СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН 90M-110 СЗ ИП относится к основным электрозащитным средствам. Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель УВН 90M-110 СЗ ИП обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа указателя УВН 90M-110 СЗ ИП достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей , а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч. Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН 90M-110 СЗ ИП выполнена из пластика марки АBS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из пластика ПВХ или стеклопластиковых труб, обеспечивающих надежную изоляцию.
| Параметр | Значение |
| Минимальное напряжение, при котором срабатывает индикация указателя, не более, В | 8,7 |
| Максимальное рабочее напряжение, кВ | 110 |
| Методы измерения | контактный |
| Виды индикации | световая: импульсная, красная звуковая: прерывистая |
| Величина рабочего тока, мА | 7 |
| Рабочий диапазон температуры окружающей среды, °С | -45... +40 |
| Источник питания указателя | один элемент CR-123 напряжением 3В, емкостью 1500мА/ч |
| Габаритные размеры указателя в рабочем положении, мм | Ф72 х 2350 |
| Масса указателя, кг, не более | 1,3 |
