Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерение вибрации вращающегося оборудования Fluke 810 - измеритель вибрации
Абсолютно новый подход к измерению вибрации обеспечивает контроль незапланированных простоев оборудования, предотвращение повторного возникновения проблем, выбор приоритетных задач при ремонте и управлении вашими ресурсами.

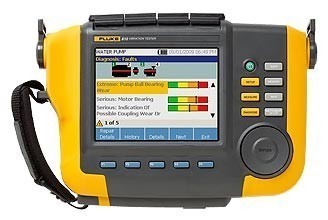

Новый измеритель вибраций Fluke 810 является самым современным диагностическим прибором для мгновенного выполнения измерений при техническом обслуживании механического оборудования. Ручной прибор с уникальной технологией диагностики позволяет быстро выявить механические неисправности и определить приоритетность их устранения.
Вы почувствуете гордость за свое оборудование, свою бригаду и свою работу. Вы следите за тем, чтобы все системы работали исправно, но иногда вам не хватает времени или ресурсов, чтобы справиться с рабочей нагрузкой, не говоря уже о выполнении профилактического обслуживания механических систем? Измеритель вибраций Fluke 810 предоставляет вам преимущество за счет простого пошагового выполнения диагностики для выявления неисправностей машины всего за несколько измерений без предварительного сбора данных. Комбинация диагностических данных, информации о степени неисправности и рекомендаций по ремонту позволяет принять обоснованные решения по выполнению технического обслуживания и уделить внимание наиболее серьезным проблемам в первую очередь.
| Параметр | Значения |
| Характеристики диагностических функций прибора | |
| Стандартные неисправности | дисбаланса, ослабления креплений, несоосности и неисправностей подшипников |
| Анализ причин | Двигатели, вентиляторы, нагнетатели, ременные и цепные приводы, редукторы, муфты, центробежные насосы, поршневые насосы, шиберные насосы, пропеллерные насосы, винтовые насосы, роторные винтовые/шестеренчатые/лопастные насосы, поршневые компрессоры, центробежные компрессоры, винтовые компрессоры, спаренные машины, шпиндели |
| Диапазон частоты вращения машин | От 200 об/мин до 12000 об/мин |
| Возможности диагностической функции прибора | Отображение диагностической информации в текстовом виде, определение серьезности неисправности (низкая, средняя, высокая, критическая), информация по ремонту, зарегистрированные пиковые значения, спектры |
| Электрические характеристики | |
| Выбор диапазона | автоматический |
| Аналого-цифровой преобразователь | 4 канала, 24 бит |
| Рабочий диапазон частот | От 2 Гц до 20 кГц |
| Дискретизация | 51,2 Гц |
| Функции обработки цифрового сигнала | Автоматически настраиваемый фильтр защиты от наложения частот, фильтр верхних частот, прореживание, наложение, отсечение части сигнала, быстрое преобразование Фурье и усреднение. |
| Частота дискретизации | От 2,5 кГц до 50 кГц |
| Динамический диапазон | 128 дБ |
| Отношение сигнала/шума | 100 дБ |
| Разрешение быстрого преобразования Фурье | 800 линий |
| Спектральные окна | Ганнирование |
| Единицы измерения частоты | Гц, порядки, цикл/мин |
| Единицы измерения амплитуды | дюйм/с, мм/с, колебательная скорость в дБ |
| Энергонезависимая память | Карта памяти SD micro, 2 Гб внутренней памяти + разъем для установки пользовательского дополнительного устройства хранения данных |
| Общие характеристики | |
| Размеры | 18,56 см x 7,00 см x 26,72 см |
| Масса (с аккумуляторной батареей) | 1,9 кг |
| Дисплей | 1/4 VGA, 320 × 240, цветной, диагональ 5,7 дюйма, жидкокристаллический дисплей на тонкоплёночных транзисторах со светодиодной подсветкой |
| Входные и выходные соединения | Разъем трехосевого датчика: 4-контактный разъем M12 Разъем одноосевого датчика: Разъем BNC Разъем тахометра: 6-контактный мини-разъем DIN Разъем персонального компьютера: Мини-разъем "B" USB (2.0) |
| Питание | Тип батареи: Литий-ионные, 14,8 В, 2,55 Ач Время заряда аккумулятора: Три часа Время разряда аккумулятора: Восемь часов (при нормальных условиях) |
| Сетевой адаптер | Входное напряжение: 100 - 240 В переменного тока Входная частота: 50/60 Гц |
| Операционная система | WinCE 6.0 Core |
| Поддрежка языков | Английский, французский, немецкий, итальянский, японский, португальский, упрощенный китайский, испанский |
| Характеристики условий эксплуатации | |
| Рабочая температура | От 0 °C до 50 °C (от 32 °F до 122 °F) |
| Температура хранения | От -20 °C до 60 °C (от -4 °F до 140 °F) |
| Допустимая влажность при работе | От 10 % до 95 % относ. влажн., без конденсации |
| Ведомственные разрешения | CHINA RoHS, CSA, CE, C TICK, WEEE |
| Электромагнитная совместимость | EN 61326-1:2006, EN 61010:1:2001 2-е издание |
| Технические характеристики датчика | |
| Тип датчика | Акселерометр |
| Чувствительность | 100 мВ/g (± 5 %, 25 °C) |
| Диапазон ускорений | Пиковое значение 80 g |
| Нелинейность амплитудной характеристики | 1% |
| Чувствительность по частоте | Z: 2 - 7000 Гц ± 3 дБ X, Y: 2 - 5000 Гц ± 3 дБ |
| Параметры питания (IEPE) | От 18 В до 30 В постоянного тока, от 2 мА до 10 мА |
| Выходное напряжение смещения | 12 В постоянного тока |
| Заземление | Заземление через корпус |
| Конструкция чувствительного элемента | Керамический пьезоэлектрический преобразователь со сдвиговыми колебаниями |
| Материал корпуса | Нержавеющая сталь 316L |
| Крепление | Невыпадающие винты 10-32 с головкой под торцевой ключ, двухполюсный магнит из редкоземельных металлов (усилие на отрыв - 48 фунтов) |
| Выходной разъем | 4-контактный, M12 |
| Ответный разъем | M12 - F4D |
| Энергонезависимая память | Совместимая с TEDS 1451.4 |
| Предел по вибрации | Пиковое значение 500 g |
| Предел ударных нагрузок | Пиковое значение 5000 g |
| Электромагнитная чувствительность, эквивалентная g | 100 микро g/гаусс |
| Тип уплотнения | Герметичный |
| Диапазон температур | От -50 °C до 120 °C (от -58 °F до 248 °F) ± 7% |
| Характеристики тахометра | |
| Размеры | 2,86 x 12,19 см |
| Вес | 96 г с кабелем |
| Электропитание | Питание от измерителя вибраций |
| Чувствительный элемент | Лазерный диод класса 2 |
| Шкала | От 6,0 до 99999 об/мин |
| Погрешность | От 6,0 до 5999,9 об/мин: ± 0,01% и ± 1 разряд От 5999,9 до 99999 об/мин: ± 0,05% и ± 1 разряд |
| Разрешение | 0,1 об/мин |
| Эффективный диапазон | От 1 до 100 см |
| Время отклика | 1 секунда (> 60 об/мин) |
| Элементы управления | Прозрачная кнопка включения и выключения режима измерения |
| Интерфейс | 6-контактный мини-разъем DIN |
| Длина кабеля | 50 см |
| Принадлежности тахометра | Отражательная лента: 1,5 x 52,5 см |
| Программное обеспечение Viewer для ПК | |
| Минимальные системные требования | 1 Гб оперативной памяти |
| Требования к операционной системе | Windows XP, Vista |
| № | Наименование | Количество |
| 1. | Измеритель вибраций с диагностической функцией FLUKE-810 | 1 |
| 2. | Трехосевой акселерометр | 1 |
| 3. | Лазерный тахометр и карман для хранения | 1 |
| 4. | Блок аккумуляторов с кабелем и переходниками | 1 |
| 5. | Ремень для ношения на плече и регулируемый ремешок для ношения на запястье | 1 |
| 6. | Программное обеспечение Viewer для ПК | 1 |
| 7. | Кабельный адаптер mini USB - USB | 1 |
| 8. | Ознакомительное руководство, иллюстрированное руководство пользователя, компакт-диск с руководствами пользователя | 1 |
| 9. | Футляр для переноски | 1 |
| 10. | Магнитное крепление | 1 |
| 11. | Комплект монтажных пластин с клейким слоем | 1 |
| 12. | Кабель акселерометра с быстроразъемным соединением | 1 |
