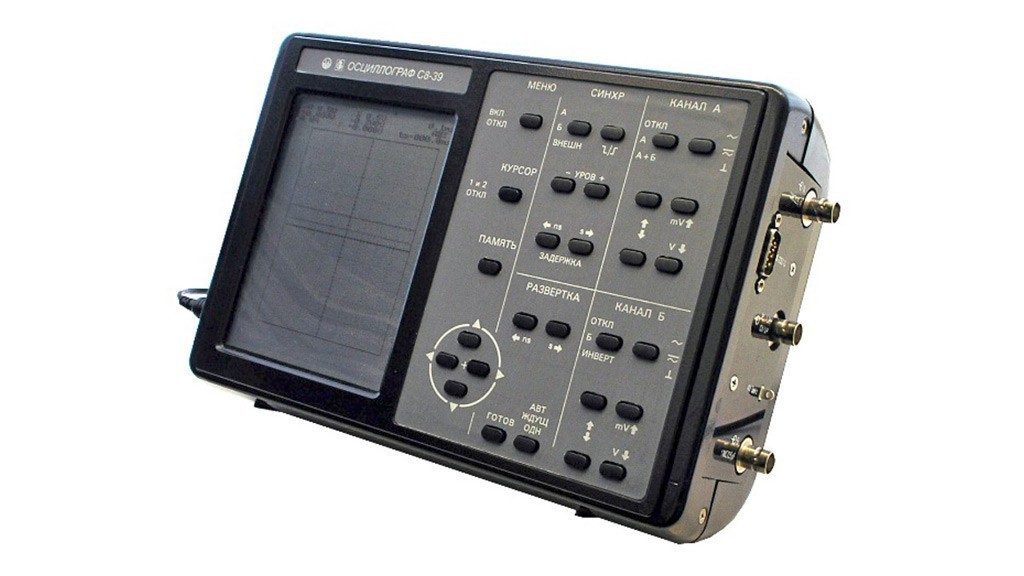

С8-39 — осциллограф запоминающий цифровой двухканальный

С8-39 — осциллограф запоминающий цифровой двухканальный
Артикул: 411180
Модель: С8-39
Гарантия: 24 месяца
Бренд: МНИПИ

Назначение осциллографа запоминающего цифрового двухканального С8-39

Прибор С8-39 - малогабаритный цифровой запоминающий осциллограф – предназначен для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе (ЖКИ), измерения амплитудных и временных параметров исследуемого сигнала.

С8-39 может использоваться для ремонта, наладки и технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи, в лабораторных, цеховых условиях, а также на подвижных объектах с бортовым питанием постоянного напряжения (12 ± 3 В).

Особенности осциллографа запоминающего цифрового двухканального С8-39

  • АЦП: 2 канала, 50 МГц, 8 бит
  • Эквивалентная частота дискретизации 5 ГГц
  • Маркерные измерения U: ±2,5%, Т: ±1,5%
  • Предзапуск 8 экранов, послезапуск 150 экранов
  • Одновременное наблюдение 2-х сигналов
  • Курсорные измерения DU и DT
  • Режимы усреднения и автоматические измерения DU и DT
  • Интерфейс RS 232C
  • Масса 3 кг
  • Технические характеристики осциллографа запоминающего цифрового двухканального С8-39

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания 50 МГц
    Коэффициенты отклонения 5 мВ/дел-5 В/дел (шаг 1-2-5)
    Погрешность амплитудных измерений ±2 %
    Время нарастания ПХ ≤ 7 нс
    Входной импеданс 1 МОм, 35 пФ или согласованный ТВ-вход
    Входное напряжение:
    максимальное
    с делителем 1:10

    100 В
    250 В
    Пределы перемещения изображения по Y ≥ 10 дел
    Горизонтальное отклонение
    Коэффициенты развёртки 0,01 мкс/дел - 2 с/дел (шаг 1-2-5)
    Погрешность временных измерений ±1,5 %
    Частота дискретизации 50 МГц
    Синхронизация Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц
    Режимы сбора данных:
    Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов
    Цифровые измерения:
    Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9
    Величина отрицательной задержки tз = 8 tразв
    Величина положительной задержки tз = 150 tразв
    Величина предзапуска 0 - 100%
    Общие характеристики
    Встроенный калибратор "меандр" 5 кГц, (4±0,002) В
    Интерфейс RS-232C
    Тип экрана ЖК
    Размер экрана 320х240 точек
    Питание ~(230±22) В, 50 Гц; =(12±3) В
    Источник питания KWMO20-1812M
    Потребляемая мощность 15 В · А
    Габаритные размеры (HxWxD) 80х175х267 мм
    Масса 3 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    5°С - 40°С
    80% при 25 °С
