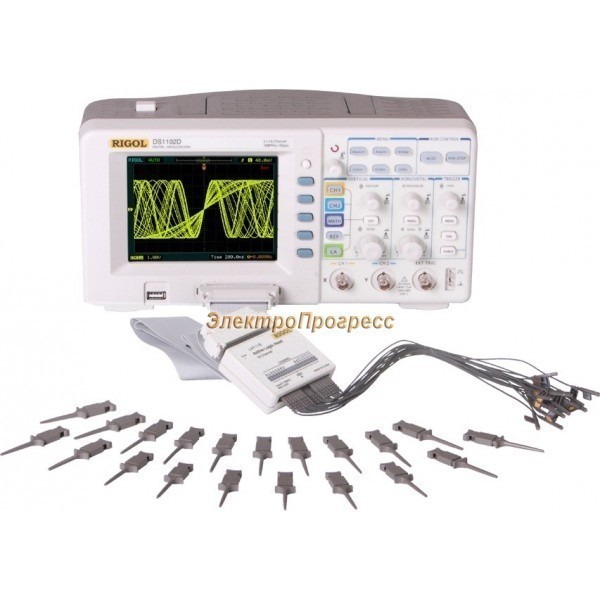

Rigol DS1052D осциллограф 50МГц

2 аналоговых канала + логический анализатор (16 каналов); полоса 50 МГц; дискретизация 1 ГГц; разрядность 8 бит; 2 мВ/дел – 10 В/дел; 1 МОм; память до 1 М точек; расширенная синхронизация; анализатор спектра (БПФ); 20 автоизмерений; USB Host & Device, RS-232, P/F Out; размеры 303х154х133 мм

Цифровые осциллографы Rigol DS1052D являются проверенными временем приборами. Пережив несколько "рестайлингов", данные приборы остаются сильно востребованными на рынке.

Это достигается за счет оптимального соотношения цены/качества. Не любой  осциллограф может похвастаться сравнительно низкой ценой и наличием полноценного логического анализатора вместе с 2 канальным осциллографом.

Ряд фактов о высокой функциональности осциллографов DS1052D:
-высокая надежность
-простота эксплуатации (с прибором может работать даже не подготовленный сотрудник)
-встроенный логический анализатор (анализатор цифровых сигналов) на 16 цифровых каналов
-максимальный объем записи анализируемых сигналов - 1 миллион точек
-дискретизация в реальном масштабе времени достигает частоты 1 ГГц, в стробоскопическом режиме - до 25 ГГц
-встроенный анализатор спектра на основе БПФ (не путать с анализатором спектра как отдельного прибора). В данном случае, с поступающим на вход сигналом, производится быстрое преобразование Фурье (сигнал раскладывается на гармонические составляющие).
-регистрация, воспроизведение и последующий анализ сигналов
-большой набор установок триггера: по фронтам; по ТВ сигналу (стандарты NTSC, PAL, SECAM) с выбором строки; по длительности импульсных сигналов; по наклону фронта; поочередный запуск для наблюдения 2-х асинхронных сигналов)
-при подаче на 2 аналоговых входа прибора исследуемых сигналов, существует возможность построения фигуры Лиссажу
-режим автоматических курсорных измерений (прекрасно работает с периодическими сигналами) и ручной режим.
-двадцать измерений, проводимых в автоматическом режиме, позволят получить максимально возможную информацию об исследуемых сигналах
-проведение математических операций с исследуемыми сигналами: сложение, вычитание, умножение, инвертирование
-встроеный интерполятор типа Sin(x)/x
-работа осциллографа в режиме усреднения (до 255 уровней)
-встроенный в DS1052D пик-детектор
-возможность ограничения по полосе - 20МГц
-запись сигналов во временном диапазоне: 500 мс/дел…50 с/дел
-для качественной фильтрации шума и помех, которые могут поступать вместе с исследуемым сигналом на вход осциллографа применяется настройка уровня запуска прибора
-цифровая фильтрация сигналов (ФНЧ, ФВЧ, ПФ, РФ)
-режим «годен - негоден» с оптически изолированным выходом
-возможность хранения во внутренней памяти прибора десяти настроек устройства или 10 осциллограмм. Информация сохраняется в форматах BMP и CSV
-возможность применения частотомера, встроенного в прибор
-втоматическая калибровка прибора с логическим анализатором
-рускоязычный интерфейс

Rigol DS1052D с логическим анализатором - основные ТТХ

• Аналоговые каналы: 2
• Цифровые каналы: 16
• Полоса пропускания: 50 МГц
• Дискретизация: 500 Мвыб/сек на канал, 1 Гвыб/сек - при объединении каналов
• режим реального времени
• эквивалентный режим: 10 ГВыб/сек
• Время нарастания: 7 нс
• Память: до 1 миллиона точек
• Разрешение по вертикали: 8 бит
• Временная развертка: 5 нс/дел – 50 с/дел
• Развертка по амплитуде: 2 мВ/дел – 10 В/дел
• Сопротивление на входе: 1 МОм/15 пФ
• Максимальное напряжение на входах аналоговых каналов: 300 В скз
• Режимы работы: AC, DC, GND
• Интерфейс: USB Device / Host, RS-232, P / F Out (изолированный)
• Питание: 100 - 240 В, 50 Гц
• Габариты: 303 х 154 х 133 мм
• Масса: 2,3 кг

DS1052D - стандартный комплект:
-Питающий провод
-Осциллографический щуп 1:1, 10:1
-Кабель USB
-Модуль логического анализатора со шлейфом
-Микроклипсы – 20 шт
-Провода для микроклипс – 20 шт

Производство компании Rigol Technologies (Китай)
