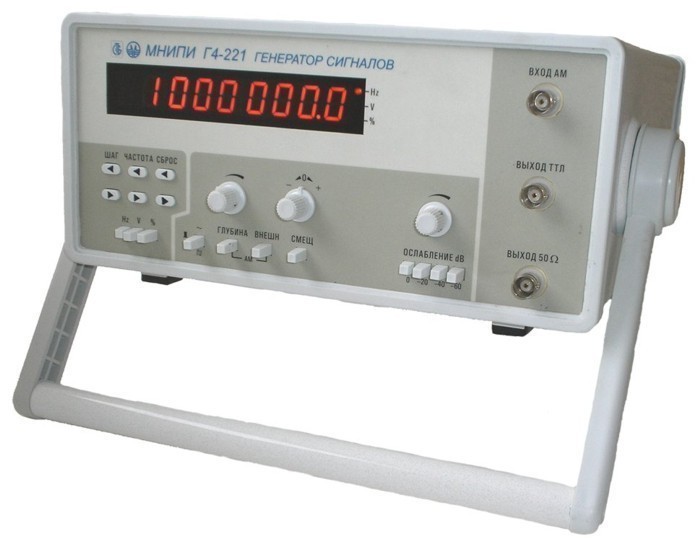

Г4-221 — генератор сигналов высокочастотный

Г4-221 — генератор сигналов высокочастотный
Артикул: 714076
Гарантия: 24 месяца
Госреестр РФ: 33410-14
Межповерочный интервал: 12 месяцев
Бренд: МНИПИ

Назначение генератора сигналов высокочастотного Г4-221

Генератор сигналов высокочастотный Г4-221 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Особенности генератора сигналов высокочастотного Г4-221

  • Полоса частот 0,1 Гц - 17 МГц
  • Цифровая индикация частоты формируемых сигналов
  • Синхровыход с сигналом ТТЛ
  • Внутренняя и внешняя АМ
  • Технические характеристики генератора сигналов высокочастотного Г4-221

    Параметр Значение
    Формы выходных сигналов Синус, прямоугольник, синхровыход (ТТЛ уровень)
    Диапазон частот:
    немодулированных синусоидальной формы
    АМ синусоидальной формы
    прямоугольной формы и уровня ТТЛ

    10-1 - 1,7·107 Гц
    5·104 - 1,7·107 Гц
    10-1 - 106 Гц
    Дискретность установки частоты 0,1 Гц
    Ослабление:
    плавное
    ступенчатое

    ≥ 40 дБ
    -20, -40, -60 дБ
    Сигнал синусоидальной формы
    Коэффициент гармоник ≤ 0,5% (10 Гц - 120 кГц)
    Амплитуда 5 В (нагрузка 500 Ом)
    10 В (без нагрузки)
    Сигнал прямоугольной формы
    Амплитуда 14 В (размах сигнала, нагрузка 50 Ом)
    28 В (без нагрузки)
    Погрешность установки амплитуды ± 0,5 В
    Синхровыход (ТТЛ уровень)
    Значение напряжения:
    высокого уровня
    низкого уровня

    ≥ 2,4 В
    ≤ 0,4 В
    Время перехода "1" → "0" и "0" → "1" ≤ 100 нс
    Амплитудная модуляция
    Частота модулирующего сигнала:
    внутренний
    внешний

    1000± 10% Гц
    50 Гц – 10 кГц
    Коэффициент АМ 0 - 90%
    Погрешность установки АМ ± 10%
    Общие характеристики
    Питание (220±22) В, (50±0,5) Гц
    Потребляемая мощность 40 В · А
    Габаритные размеры 147х306х340 мм
    Масса 5 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    5°С - 40°С
    80% при 25 °С
